這與“增安型”在原理和設計上有顯著區別。IIB 隔爆型是工業中最常見、最典型的防爆型式之一。

一、 核心定義

IIB 隔爆型防爆接線箱是一種其外殼能承受內部爆炸性混合物爆炸產生的壓力，并能阻止內部的爆炸向外部周圍爆炸性環境傳播的電氣設備。

它的核心功能與增安型相同，都是作為電路中的分線、接線和過渡連接的樞紐。但其防爆理念截然不同。

防爆標志解讀（示例：Ex d IIB T6 Gb）

· Ex: 防爆標志。

· d: 防爆型式，代表“隔爆型”。

· IIB: 設備類別，代表適用于IIB類爆炸性氣體環境（如乙烯）。IIB級的設備可適用于IIA級環境，但不能用于IIC級（如氫氣、乙炔）環境。

· T6: 溫度組別，代表設備最高表面溫度不超過85°C。

· Gb: 保護級別，表示“高”保護級別，可用于1區和2區。

---

二、 工作原理與防爆理念（“隔爆”是什么意思？）

隔爆型（Flameproof）的防爆理念是 “包容與冷卻”。

1. 包容爆炸：它允許接線箱內部因故障（如短路產生火花）引燃爆炸性氣體混合物并發生爆炸。但其外殼經過特殊設計，具有極高的機械強度，能夠完全承受內部爆炸產生的壓力而不被損壞或產生永久變形。

2. 阻止傳播：外殼的各部件接合面（如箱蓋與箱體之間）存在精加工出的、嚴格規定的微小縫隙，稱為 “隔爆接合面”（Flame Path）。當內部爆炸火焰通過這條縫隙傳出時，縫隙會將其冷卻到足以熄滅火焰的能量水平以下，從而阻止了爆炸繼續向外傳播，不會點燃外部的危險環境。

簡單比喻：它就像一個非常堅固的“鎧甲”，內部即使“炸翻天”，也能把“戰火”牢牢鎖在內部，并通過“鎧甲”的縫隙把火焰“掐滅”，防止殃及外部環境。

---

三、 主要結構與特點（與增安型對比）

1. 外殼：

   · 材質與強度：必須使用高強度材料，如鑄鋼、不銹鋼或高強度鑄鐵。其厚度、重量和機械強度遠高于增安型外殼。這是承受爆炸壓力的關鍵。

   · 隔爆接合面：這是最核心的結構。

     · 可以是平面式（法蘭對接）、止口式（圓筒嵌套）或螺紋式。

     · 接合面的間隙長度（L）、間隙寬度（間隙，iC） 和表面粗糙度（Ra） 都有極其嚴格的國家標準和國際標準規定。任何損壞或超出公差都會使防爆性能失效。

2. 緊固件：

   · 箱蓋通常用多個高強度不銹鋼螺栓緊固，螺栓數量更多，以確保爆炸時蓋子不會被沖開。

   · 許多設計會要求斷電后方可開蓋，或有“嚴禁帶電開蓋”的警告牌，以防止操作失誤。

3. 引入裝置：

   · 電纜引入口必須配備隔爆型電纜密封接頭（格蘭頭）。這種接頭本身也是一個隔爆單元，既能夾緊電纜、密封，其內部的密封圈和結構也能在內部爆炸時維持隔爆性能。

4. 內部元件：

   · 內部通常安裝普通的接線端子。因?yàn)檎麄€(gè)箱體是一個隔爆空腔，所以允許內部元件產生火花（但接線端子本身通常不會）。

   · 內部留有充足的電氣間隙和爬電距離。

---

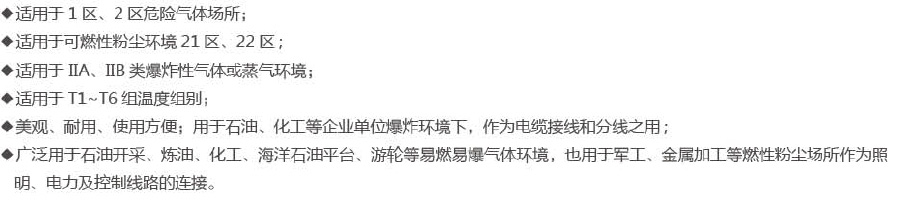

四、 主要應用場所

IIB 隔爆型接線箱適用于存在 IIB 類爆炸性氣體環境的 1區 和 2區。

· 石油化工：煉油廠、化工廠、反應釜周邊、油氣平臺。

· 制藥與精細化工：溶劑處理車間。

· 加油站：油罐區、加油機線路。

· 燃?xì)馓幚砼c輸送：壓縮機站、燃?xì)忾y室。

· 油漆與涂料制造：噴涂車間、原料區。

· 糧食加工：存在可燃性粉塵的環境（需同時滿足防塵要求，但防爆標志可能不同）。

注意：對于乙炔、氫氣等更危險的 IIC 類氣體環境，必須使用防護等級更高、要求更嚴格的 IIC 隔爆型產品。

---

五、 選型與安裝注意事項

1. 標志匹配是第一原則：必須確保設備防爆標志（Ex d IIB T6）與危險區域的氣體組別（IIB）和溫度組別（現場氣體引燃溫度 > T6對應的85°C）完全匹配或更高。

2. 保護外殼完整性：

   · 安裝、運輸時嚴禁磕碰、劃傷隔爆接合面。

   · 定期檢查接合面是否有腐蝕、損傷，間隙是否因變形而超標。

3. 專業安裝：

   · 必須由持證的專業人員安裝。

   · 緊固螺栓必須全部、均勻地?cái)Q緊，不可遺漏或松緊不一。

   · 必須使用與電纜外徑匹配的隔爆型密封接頭，并正確安裝密封圈，確保壓緊密封。

4. 維護：

   · 定期檢查密封圈是否老化、失去彈性，并及時更換。

   · 開蓋維護后，必須仔細清理接合面，確保沒有灰塵、沙粒等異物，否則會破壞隔爆間隙。

   · 嚴禁私自改裝、鉆孔或焊接箱體。

---

六、 與“增安型 (e)”接線箱的對比總結

特性 隔爆型 (d) 增安型 (e)

防爆原理 包容與冷卻：承受內部爆炸并熄滅火焰 預防：防止火花和危險高溫產生

外殼強度 極高，能承受爆炸壓力 較低，僅滿足防護和機械強度需求

核心結構 隔爆接合面（間隙、長度、粗糙度） 增強絕緣、可靠連接、降低溫升

內部是否允許產生火花 允許（在隔爆空腔內） 絕對不允許

成本與重量 較高、較重 較低、較輕

典型應用 可能產生火花的元件（如開關、繼電器）或作為安全接線空腔 僅用于不會產生火花、電弧的接線和分線

總結

IIB 隔爆型防爆接線箱通過其堅固的外殼和精密的隔爆接合面設計，提供了一種“以剛克剛”的防爆解決方案。它是在那些可能存在高危險性氣體的1區環境中，進行電氣連接和分支的可靠且常用的選擇。其安全性的核心在于外殼的完整性，因此對其安裝、使用和維護的要求極為嚴格。

這與“增安型”在原理和設計上有顯著區別。IIB 隔爆型是工業中最常見、最典型的防爆型式之一。

一、 核心定義

IIB 隔爆型防爆接線箱是一種其外殼能承受內部爆炸性混合物爆炸產生的壓力，并能阻止內部的爆炸向外部周圍爆炸性環境傳播的電氣設備。

它的核心功能與增安型相同，都是作為電路中的分線、接線和過渡連接的樞紐。但其防爆理念截然不同。

防爆標志解讀（示例：Ex d IIB T6 Gb）

· Ex: 防爆標志。

· d: 防爆型式，代表“隔爆型”。

· IIB: 設備類別，代表適用于IIB類爆炸性氣體環境（如乙烯）。IIB級的設備可適用于IIA級環境，但不能用于IIC級（如氫氣、乙炔）環境。

· T6: 溫度組別，代表設備最高表面溫度不超過85°C。

· Gb: 保護級別，表示“高”保護級別，可用于1區和2區。

---

二、 工作原理與防爆理念（“隔爆”是什么意思？）

隔爆型（Flameproof）的防爆理念是 “包容與冷卻”。

1. 包容爆炸：它允許接線箱內部因故障（如短路產生火花）引燃爆炸性氣體混合物并發生爆炸。但其外殼經過特殊設計，具有極高的機械強度，能夠完全承受內部爆炸產生的壓力而不被損壞或產生永久變形。

2. 阻止傳播：外殼的各部件接合面（如箱蓋與箱體之間）存在精加工出的、嚴格規定的微小縫隙，稱為 “隔爆接合面”（Flame Path）。當內部爆炸火焰通過這條縫隙傳出時，縫隙會將其冷卻到足以熄滅火焰的能量水平以下，從而阻止了爆炸繼續向外傳播，不會點燃外部的危險環境。

簡單比喻：它就像一個非常堅固的“鎧甲”，內部即使“炸翻天”，也能把“戰火”牢牢鎖在內部，并通過“鎧甲”的縫隙把火焰“掐滅”，防止殃及外部環境。

---

三、 主要結構與特點（與增安型對比）

1. 外殼：

   · 材質與強度：必須使用高強度材料，如鑄鋼、不銹鋼或高強度鑄鐵。其厚度、重量和機械強度遠高于增安型外殼。這是承受爆炸壓力的關鍵。

   · 隔爆接合面：這是最核心的結構。

     · 可以是平面式（法蘭對接）、止口式（圓筒嵌套）或螺紋式。

     · 接合面的間隙長度（L）、間隙寬度（間隙，iC） 和表面粗糙度（Ra） 都有極其嚴格的國家標準和國際標準規定。任何損壞或超出公差都會使防爆性能失效。

2. 緊固件：

   · 箱蓋通常用多個高強度不銹鋼螺栓緊固，螺栓數量更多，以確保爆炸時蓋子不會被沖開。

   · 許多設計會要求斷電后方可開蓋，或有“嚴禁帶電開蓋”的警告牌，以防止操作失誤。

3. 引入裝置：

   · 電纜引入口必須配備隔爆型電纜密封接頭（格蘭頭）。這種接頭本身也是一個隔爆單元，既能夾緊電纜、密封，其內部的密封圈和結構也能在內部爆炸時維持隔爆性能。

4. 內部元件：

   · 內部通常安裝普通的接線端子。因?yàn)檎麄€(gè)箱體是一個隔爆空腔，所以允許內部元件產生火花（但接線端子本身通常不會）。

   · 內部留有充足的電氣間隙和爬電距離。

---

四、 主要應用場所

IIB 隔爆型接線箱適用于存在 IIB 類爆炸性氣體環境的 1區 和 2區。

· 石油化工：煉油廠、化工廠、反應釜周邊、油氣平臺。

· 制藥與精細化工：溶劑處理車間。

· 加油站：油罐區、加油機線路。

· 燃?xì)馓幚砼c輸送：壓縮機站、燃?xì)忾y室。

· 油漆與涂料制造：噴涂車間、原料區。

· 糧食加工：存在可燃性粉塵的環境（需同時滿足防塵要求，但防爆標志可能不同）。

注意：對于乙炔、氫氣等更危險的 IIC 類氣體環境，必須使用防護等級更高、要求更嚴格的 IIC 隔爆型產品。

---

五、 選型與安裝注意事項

1. 標志匹配是第一原則：必須確保設備防爆標志（Ex d IIB T6）與危險區域的氣體組別（IIB）和溫度組別（現場氣體引燃溫度 > T6對應的85°C）完全匹配或更高。

2. 保護外殼完整性：

   · 安裝、運輸時嚴禁磕碰、劃傷隔爆接合面。

   · 定期檢查接合面是否有腐蝕、損傷，間隙是否因變形而超標。

3. 專業安裝：

   · 必須由持證的專業人員安裝。

   · 緊固螺栓必須全部、均勻地?cái)Q緊，不可遺漏或松緊不一。

   · 必須使用與電纜外徑匹配的隔爆型密封接頭，并正確安裝密封圈，確保壓緊密封。

4. 維護：

   · 定期檢查密封圈是否老化、失去彈性，并及時更換。

   · 開蓋維護后，必須仔細清理接合面，確保沒有灰塵、沙粒等異物，否則會破壞隔爆間隙。

   · 嚴禁私自改裝、鉆孔或焊接箱體。

---

六、 與“增安型 (e)”接線箱的對比總結

特性 隔爆型 (d) 增安型 (e)

防爆原理 包容與冷卻：承受內部爆炸并熄滅火焰 預防：防止火花和危險高溫產生

外殼強度 極高，能承受爆炸壓力 較低，僅滿足防護和機械強度需求

核心結構 隔爆接合面（間隙、長度、粗糙度） 增強絕緣、可靠連接、降低溫升

內部是否允許產生火花 允許（在隔爆空腔內） 絕對不允許

成本與重量 較高、較重 較低、較輕

典型應用 可能產生火花的元件（如開關、繼電器）或作為安全接線空腔 僅用于不會產生火花、電弧的接線和分線

總結

IIB 隔爆型防爆接線箱通過其堅固的外殼和精密的隔爆接合面設計，提供了一種“以剛克剛”的防爆解決方案。它是在那些可能存在高危險性氣體的1區環境中，進行電氣連接和分支的可靠且常用的選擇。其安全性的核心在于外殼的完整性，因此對其安裝、使用和維護的要求極為嚴格。

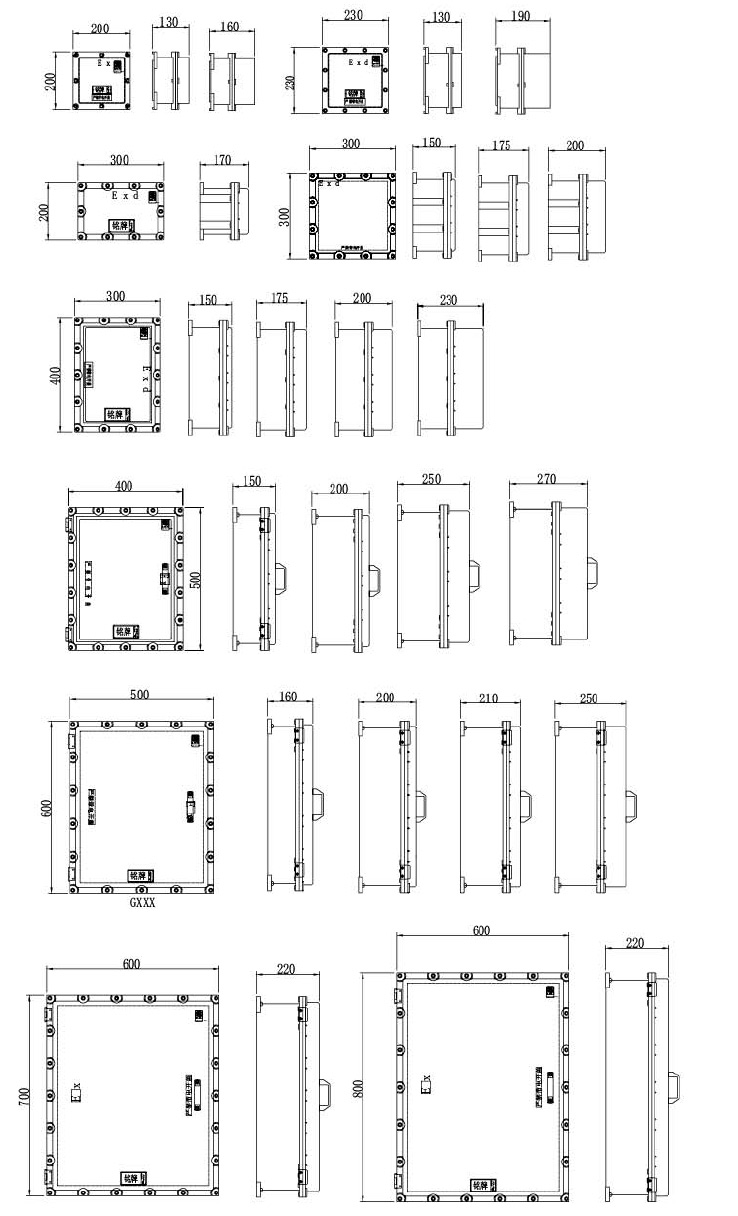

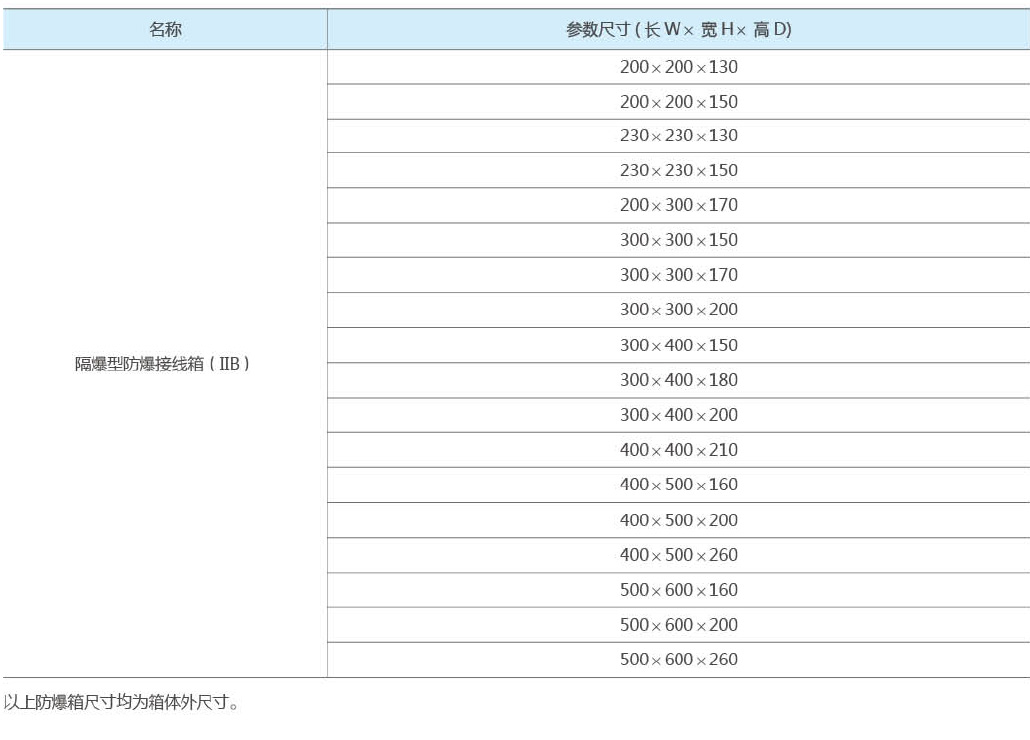

常規尺寸
